CxF/X-4 – Tiêu chuẩn trao đổi thông tin màu pha (spot color)

In màu pha luôn là thách thức với các nhà in, làm sao in đúng yêu cầu của khách hàng  bắt đầu bằng câu hỏi màu pha nào thông số ra sao cách nào kiểm tra ….. ISO 17972-4 có định nghĩa cho CxF (CxF/X-4) để sử dụng trong việc chuẩn hóa định nghĩa màu pha sử dụng trong định dạng PDF/X-4

Màu pha là gì ? chúng ta bắt đầu từ yêu cầu rất đơn giản là khách hàng đưa một mẫu màu đã in rồi trên vật liệu cụ thể và yêu cầu in “giống” thế. Phải làm rất nhiều thứ để chúng ta có thể in màu đó lên giấy . Từ việc pha mực , đo màu , điều chỉnh trong phần mềm thiết kế đồ họa , in trên các vật liệu thực tế …. Mỗi công đoạn đều tiềm ẩn các sai số và rất khó để khống chế. Để thống nhất yêu cầu giữa khách hàng – nhà in – người sử dụng X-rite đã phát triển định dạng CxF để định nghĩa màu pha và mục tiêu nó là công cụ tiêu chuẩn để trao đổi thông tin giữa các thành phần tham gia vào quá trình in.

Nó đã có một quá trình phát triển dài từ CxF 1.0 , CxF 2.0, Cxf 3.0 và bây giờ là CxF/X-4 . ISO 32000-2 cho PDF 2.0 đã định nghĩa CxF/X-4 là một thành phần nhúng ( embeded) cho màu pha. Hiện nay CxF/X-4 vẫn có thể nhúng vào PDF 1.6 nhưng các phần mềm , RIP , trình ứng dụng hỗ trợ định dạng này còn thiếu . Điều có thể khẳng định là khi định trạng PDF 2.0 thành tiêu chuẩn thì dù muốn dù không chúng ta vẫn phải làm việc với CxF/X-4 khi in màu pha .

Một file Cxf/X4 sẽ lưu thông tin quang phổ của màu pha , các điều kiện đo , đường đặc tuyến in từ 0-100 % ( phổ và tăng tầng thứ). Chính vì vậy nó là định dạng lý tưởng cho việc trao đổi thông tin giữa các thành phần tham gia vào quá trình in .

Chúng ta có thể tìm hiểu nó làm được gì trong một vd thực tế .

Khách hàng nhúng file CxF vào PDF/X4 ( Xem hình 1 – CxF được nhúng trong PDF/X-4 cho màu pha)

Hình 1: File CxF/X-4 được nhúng trong PDF/X-4 định nghĩa cho màu pha . Các file nhúng này có thể được chích xuất ra phục vụ cho các mục đích khác nhau

File CxF này có thể được extract – chích xuất ra để

1. Gửi pha mực
2. Nhập vào các RIP có chế độ in giả lập spot như EFI ColorProof XF 7.2
3. Nhập vào các phần mềm kiểm soát quá trình in như PressSign
4. Dùng làm target cho các chương trình đo kiểm tra (Xem hình 2 – Đo kiểm với target là CxF/X-4)
5. Nhập vào các trình ứng dụng VD Adobe

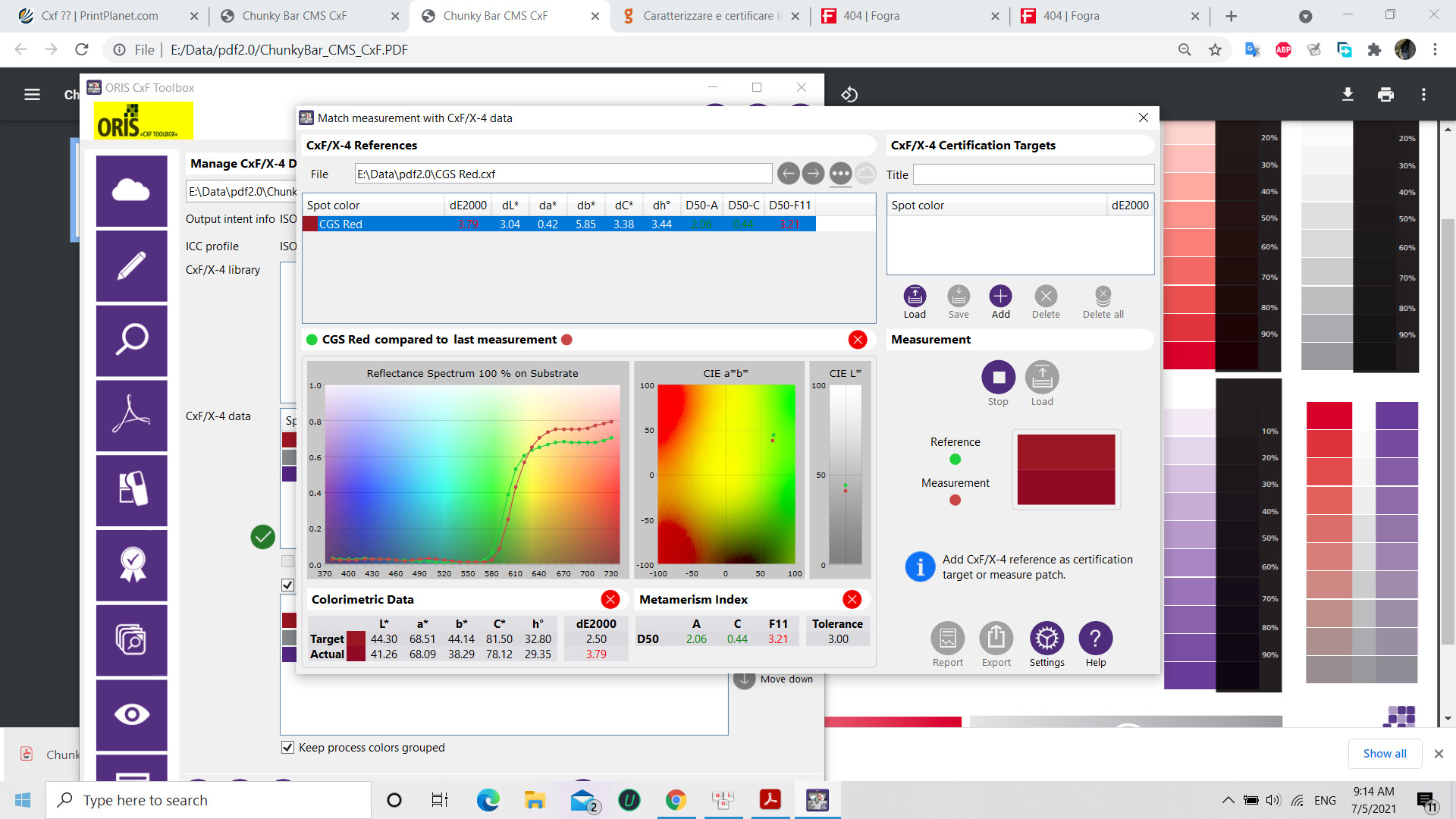

Hình 2: Dùng phần mềm CxFtoolbox để đo kiểm màu pha với CxF/X-4 là target

Câu hỏi tiếp theo là làm tất cả các việc trên như thế nào và chúng ta có phần mềm nào làm việc đó không . Hiện tại CxFtoolbox của ORIS thỏa mãn gần như tất cả các yêu cầu của việc ứng dụng CxF nó làm được đủ các yêu cầu như trên vừa nêu với CxF nhúng trong PDF/X4 . (Xem hình 3).

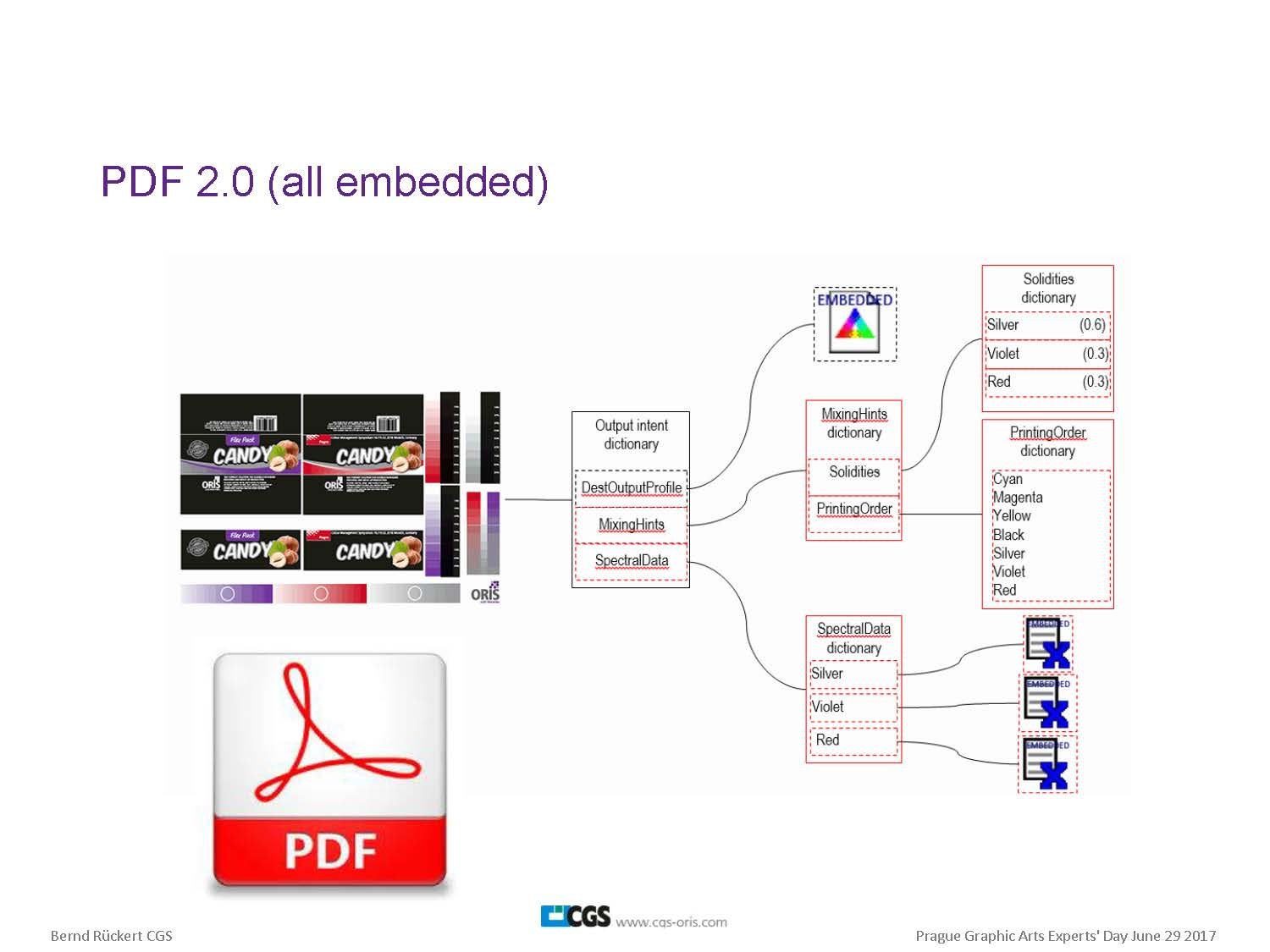

Hình 3: File CxF/X-4 trong cấu trúc PDF 2.0

Về mặt kỹ thuật chúng ta có những tác vụ như sau .

• Số hóa màu pha và lưu lại định dạng CxF/X-4 . Nó có CxF/X-4, CxF/X-4a, CxF/X-4b
• Tích hợp vào các phần mềm , ứng dụng khác nhau như Adobe, RIP, PDF/X4, Pha mực
• Đo kiểm với CxF/X-4 là target

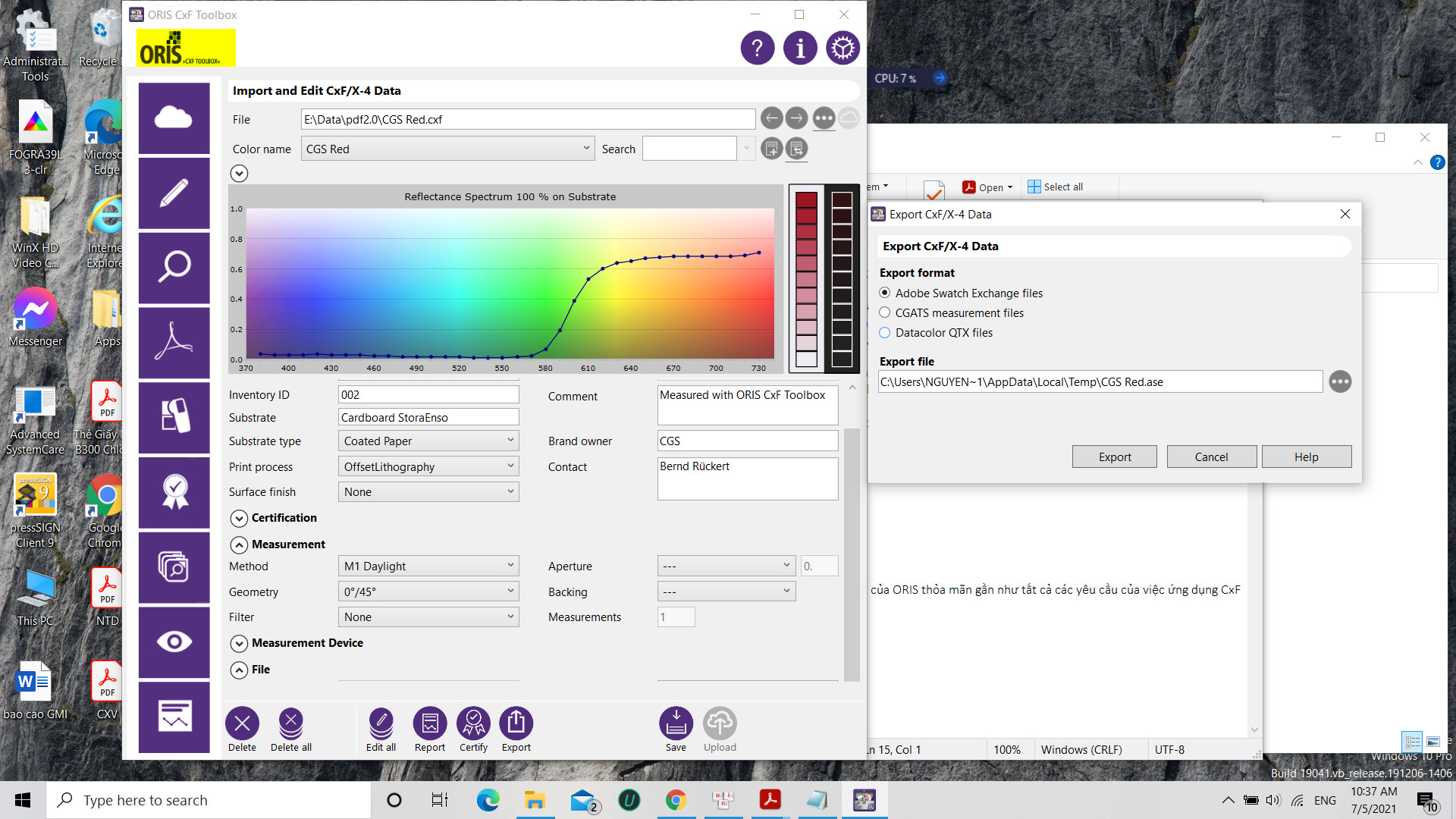

Hình 4: Export CxF /X-4 thành các định dạng khác
